ARXX ALERTA: ICF COBOGÓ RISCO A INCÊNDIO E COLAPSOS, SUA VIDA EM JOGO
- ARXX S/A
- 11 de set. de 2024
- 7 min de leitura
Atualizado: 13 de fev.
ARXX é o único ICF com qualidade de atendimento às normas nacionais e internacionais! Confira mais informações sobre a sua resistência contra colapsos e incêndios e entenda de uma vez por todas a diferença entre a tecnologia ARXX dos outros ICF’s do mercado. #FechadoComARXX
Considerada a parede mais econômica, eficiente, sustentável e segura do Brasil, a tecnologia de ARXX (método ICF ou Insulated Concrete Forms) oferece resistência e durabilidade incomparáveis para a sua edificação. Confira neste artigo, a importância de escolher tecnologias construtivas para fornecer maior segurança para você e sua casa. #FechadoComARXX
Incêndio no Shopping Popular, Cuiabá (MT)

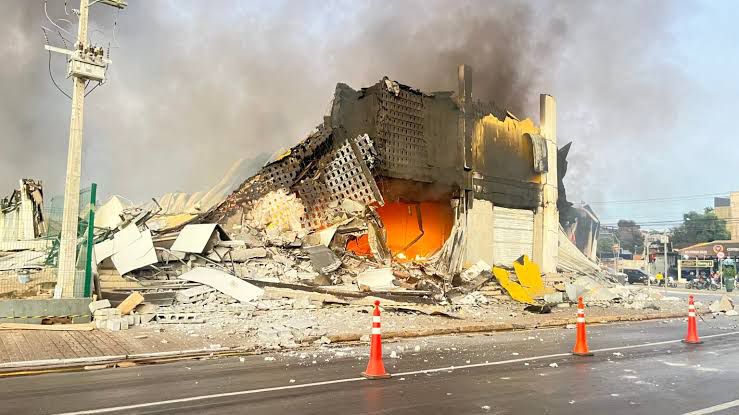

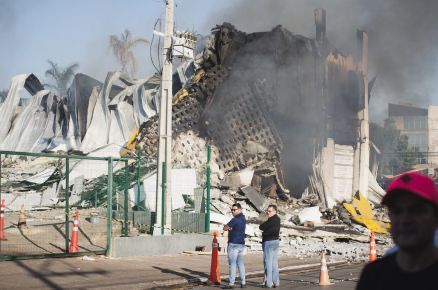

No dia 15/07/2024, um incêndio destruiu o Shopping Popular em Cuiabá (MT). Com mais de 600 lojas atingidas, o fogo se alastrou devido a uma falha no sistema elétrico com prejuízos irreparáveis para os lojistas. Conforme o tenente-coronel do Corpo de Bombeiros, Heitor Fernandes da Luz, parte da estrutura foi construída com metal e isopor (o que contribuiu para que o fogo se espalhasse com mais rapidez), utilizando o sistema ICF Screen-Grid, conhecido como (ICF Cobogó). [2] [3] [4]
Mas o que caracteriza um ‘’método ICF’’? O método ICF (Insulated Concrete Forms ou Fôrmas Termoacústicas para Paredes de Concreto Armado), é uma tecnologia construtiva para fôrmas de EPS preenchidas de concreto armado, que por continuarem no local com as paredes após a concretagem, permitem diversos benefícios para o desempenho e eficiência da sua construção. Contudo, esses benefícios só poderão ser adquiridos pelo uso correto do método ICF, ou seja, somente se forem utilizados produtos certificados e em atendimento às normas brasileiras para construção civil.
Atenção aos diferentes tipos de ICF’s no mercado
Diferente da tecnologia ARXX, o sistema construtivo ICF Screen-Grid ou (ICF Cobogó) que faziam parte das paredes do Shopping Popular, são também fôrmas de EPS preenchidas com concreto, porém possuem faces conectadas pelo próprio EPS como conectores. Contudo, esse método ICF cuja ligação é de EPS, tiveram o seu uso proibido nos Estados Unidos e Canadá por mais de 20 anos, devido ao seu não atendimento às Normas Internacionais de Segurança como (ASTM D638, D732, ASTM E119, ASTM D1761, ASTM E2634, entre outras).

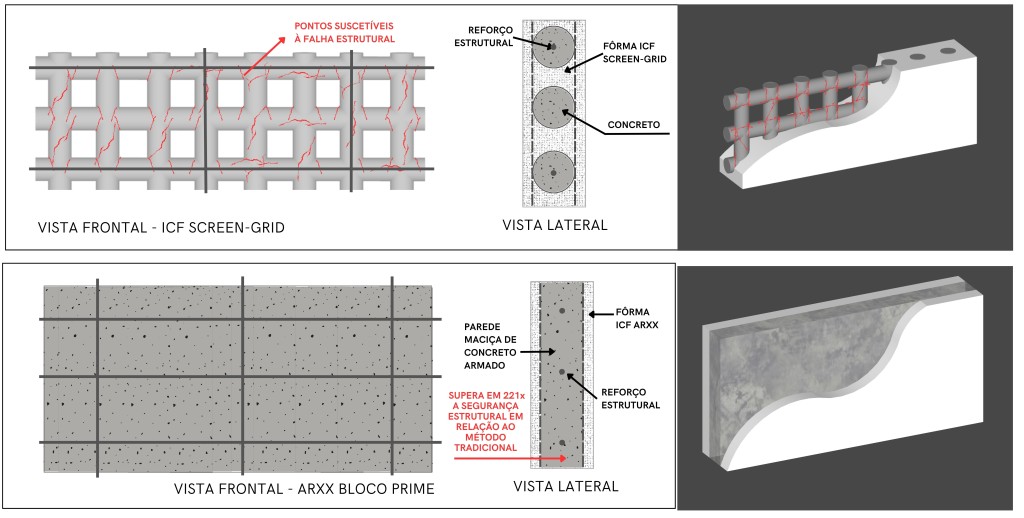

Já os blocos ARXX são compostos por faces de EPS e conectados por conectores de polipropileno altamente resistentes, projetados para suportar os esforços da concretagem, e que após finalizada, suportam uma força de arrancamento de até 235kg/cm² para fixação de objetos e marcenaria. Com isso, o método ARXX supera integralmente todos os requisitos da Norma de Desempenho NBR 15.575, possui qualidade certificada pelo Inmetro e possui curso de ensino nacional pela plataforma do SindusCon Na Prática (Conheça o ICF escolhido pelo SINDUSCON (arxx.com.br)) – sendo o único ICF a apresentar tais qualificações em todo o território nacional. Confira as diferenças na imagem a seguir:
Por isso, construir com o sistema ICF Screen-Grid ou ICF Cobogó pode causar riscos para a sua segurança, já que o fogo atravessa facilmente os conectores de EPS em casos de incêndio, oferecendo completo risco de vida às pessoas presentes na edificação, além de possuírem fraca resistência estrutural. [5]
Resistência a fogo
Analisando a Diretriz SiNAT 11 (desenvolvida levando em consideração o uso do EPS apenas nos sistemas de instalação de lajes em que os painéis ficam envoltos por concreto), é possível constatar que ele não poderia ser aplicado para o uso das fôrmas de ICF Cobogó (Screen-Grid), uma vez que toda a instalação elétrica é feita no próprio EPS, conforme esquema ilustrativo presente no próprio memorial descritivo do fabricante no Brasil.
Além disso, a presença de interruptores e tomadas demonstram que a afirmação feita pelas fabricantes de ICF Cobogó (Screen-Grid) em seus memoriais descritivos envolvendo a proteção contra incêndio é VERDADEIRAMENTE FALSA, pois não há como envolver por completo com o EPS se houver instalação elétrica e/ou hidráulica. Neste tipo de sistema construtivo, o risco de propagação de chamas pode ser ainda mais crítico, uma vez que há ligação direta do EPS, e o resultado de incêndio que se inicie na instalação elétrica resultaria em:
rápida propagação de fogo pelo interior de todas as paredes, não somente na face que iniciou o fogo, mas em todo o sistema, uma vez que todas as fôrmas de EPS estão interligadas e são reconhecidamente combustíveis (Classe IIIA);
o fogo não irá ficar retido no interior das paredes, uma vez que em uma residência existem diversas saídas de interruptores e entradas de tomada;
em função da natureza do EPS, a queima deste irá produzir fumaça que tenderá a escapar pelos interruptores e tomadas, bem como acúmulo de gases, dentro de um ambiente parcialmente fechado, resultado no aumento da pressão interna da parede e consequentemente o risco de explosão em algum ponto mais frágil da argamassa.
Essa conclusão sobre a resistência ao fogo do ICF Cobogó (Screen-Grid) ainda está demonstrando, por exemplo, pelo SINAT, no documento intitulado DATec n° 45:
3.1. n) Revestimento das paredes: onde é obrigatório uso de revestimento de argamassa em ambas as faces com espessura de 35 mm, estruturado com tela de aço galvanizado 140 g/m² com malha de 25 mm x 25 mm e fios de 1,2 mm de diâmetro, para atendimento mínimo de critério de resistência ao fogo de 30 minutos da ABNT NBR 15.575:2013 e da Diretriz SiNAT n°11.
Infelizmente, no mercado brasileiro de ICF, vemos um perigo ainda maior para os consumidores em relação ao Risco de Incêndio com produtos de ICF Cobogó (Screen-Grid), enquanto alguns fabricantes de ICF estão agora comercializando, especificando e vendendo ativamente o revestimento ‘’reboco flexível’’ e especificando a substituição da argamassa de 35 mm com tela de aço por um reboco sintético polimérico aplicado em média a uma espessura de 5 mm, oferecendo praticamente nenhuma proteção contra incêndio.
Resistência a colapso estrutural
Assim como ocorreu no incêndio no Shopping Popular em Cuiabá (MT), após as chamas se alastrarem por toda a área de 10 mil metros quadrados, a estrutura de concreto composta pelo núcleo do ICF Screen-Grid ou ICF Cobogó não foi capaz de suportar a carga estrutural, devido aos vãos formado pela estrutura de ‘’grid’’ de vazios, levando toda a estrutura ao colapso.
ICF Cobogó (Screen-Grid) são um pequeno subconjunto de ICFs que tendem a usar menos concreto do que os ICFs Flat Wall e às vezes são feitos de materiais reciclados. Essas características fazem do ICF Cobogó atrativos comercialmente devido a seu baixo valor de venda, mas falta entendimento de suas características estruturais devido à sua estrutura interna de concreto irregular. Por causa disso, estruturas usando ICF Cobogó (Screen-Grid) são limitadas a alturas não superiores a dois andares.
Já a construção com paredes com ICF ARXX é relativamente simples, pois o núcleo de concreto é idêntico a uma parede de concreto armado contínua típica e familiar. Em contraste, as colunas e vigas de interseção do ICF Cobogó (Screen-Grid) são diferentes de uma parede típica, representando mais de perto um quadro com muitos espaçamentos próximos e relativamente rígidos de elementos construtivos. A escassez de estudos investigativos abrangentes sobre o ICF Cobogó (Screen-Grid) torna o projeto difícil para engenheiros, pois eles encontrarão apenas uma orientação limitadas sobre cálculo da capacidade de cisalhamento e ainda menos orientação em relação às capacidades de flexão axial ou de deslocamento para o sistema, além de que não sabe-se como o material da fôrma ICF Cobogó interage com o concreto para afetar a resistência do sistema. Contudo, é evidente a impossibilidade de dimensionamento em acordo com as normas nacionais e internacionais.
Já com o método ARXX, esses vazios no núcleo são inexistentes graças a composição fôrmas- como explicado acima, a tornando a parede mais resistente disponível no mercado nacional, pelo seu núcleo 100% monolítico de concreto armado. Esse núcleo é tão resistente que oferece blindagem de paredes até o nível V, superando os requisitos de segurança, resiliência e durabilidade de padrões militares federais internacionais FEMA-ATFP. Além disso, devido ao núcleo monolítico de concreto armado, as paredes ARXX permitiriam uma resistência a chamas superior a 4 horas (que em casos de incêndio, permitem uma evacuação muito mais segura).
E como saber se a tecnologia ARXX é tão resistente quanto às demais opções do mercado? Confira a seguir, um estudo mostrado pela NRMCA (National Ready Mixed Concrete Association) com edificações de quatro pavimentos para avaliar a resiliência a tremores de estruturas com diferentes métodos construtivos, dentre eles: ICF Flat Wall, estruturas tradicionais de madeira e aço. No estudo, é possível observar que edifícios em ICF exibem resistência e rigidez significativamente maiores, cujo desempenho sísmico, a mitigação de danos e a relação custo-benefício geral dos edifícios ICF se destacam positivamente, gerando maior segurança e durabilidade. [7]
Como é possível identificar no gráfico acima, os desníveis da análise de Desempenho Sísmico para construções em ICF são notavelmente mais baixos em relação aos demais métodos construtivos em análise, o que significa menos movimento lateral e oscilação durante um tremor [8] [No Brasil, foi possível sentir reflexos de terremotos de países vizinhos, como do Chile. Confira mais informações na reportagem]. Essa integridade estrutural aprimorada do método ICF leva à redução de danos estruturais durante tremores, aumentando a segurança dos ocupantes.
ARXX adverte: sua segurança em primeiro lugarEstar seguro significa estar fora de perigo ou situações de risco, prevenindo danos e acidentes. Quando você faz uso de um produto normatizado, você garante a sua segurança e a de todos que farão uso desta edificação.
Conforme o inciso VIII do Art. 39 da Lei 8.078/90, o fabricante não pode colocar no mercado qualquer produto em desacordo com as normas técnicas da ABNT.
‘’Art. 39. É vedado ao fornecedor de produtos ou serviços, dentre outras práticas abusivas: (Redação dada pela Lei n° 8.884, de 11.6.1994) […]
VIII – colocar, no mercado de consumo, qualquer produto ou serviço em desacordo com as normas expedidas pelos órgãos oficiais competentes ou, se normas específicas não existirem, pela Associação Brasileira de Normas Técnicas ou outra entidade credenciada pelo Conselho Nacional de Metrologia, Normalização e Qualidade Industrial (Conmetro);’’
Preceito normativo
Uma vez que o referido produto será utilizado na construção civil, é fundamental que duas normas técnicas da ABNT sejam atendidas:
ABNT NBR 11752 – Materiais Celulares de Poliestireno para Isolamento Térmico na Construção Civil e Refrigeração Industrial – Especificação.
ABNT NBR 15575-4 – Edificações habitacionais – Desempenho. Parte 4: Requisitos para os sistemas de vedações verticais internas e externas – SVVIE.
Por isso, a ARXX Brasil alerta aos consumidores, engenheiros, arquitetos e construtores, sobre a necessidade e urgência de implementação de tecnologias que garantam a segurança das pessoas em suas residências. É nossa missão pensar sobre como realizar cuidados mais conscientes com o nosso planeta e com as pessoas que nele vivem.
Para saber mais sobre as paredes ARXX podem contribuir para a segurança, acesse o site www.arxx.com.br.
